Reiden

Schweizer Qualität aus Tradition und Innovation

Seit über 110 Jahren werden REIDEN-Werkzeugmaschinen mit Schweizer Qualitäts- und Wertvorstellungen am Produktionsstandort im luzernischen Reiden hergestellt.

Monforts

BFR

5-Achs Bearbeitungszentrum



Highlights

  • Hauptspindel Drehmoment bis 1135 Nm mit ZF 2 Stufengetriebe
  • A/B-Achsenkopf in smarter Bauweise für Top Zugänglichkeit
  • Gekühlte Y und Z-Achse
  • Schwingkreis bis 2.700 mm
  • Starrtisch oder Kombitisch mit integriertem Rundtisch
  • 2. Bedienstation an der Rückseite für optimale Horizontalbearbeitung möglich
  • Werkzeugmagazin bis 240 Werkzeuge
  • 2-fach Palettenwechsler oder Palettenpool

Technische Daten
Steuerung: Heidenhain TNC 640 / Siemens 840 D sl
Arbeitsweg in mm X-Achse 2.000; 3.000; 4.000
  Y-Achse 1.000; 1.200
  Z-Achse 1.500
Störkreis in mm   bis 2.700 mm
Spindel U/min SK 50 / HSK 100 6.000 / 7.000
WZW Kette/Regal bis 321 Plätze



RX 10 / 12 / 14 / 18

5-Achs Bearbeitungszentren

Highlights:

  • DDT Double Drive Technology
  • Stabiler Aufbau mit Mineralguss und Portalbauweise
  • Beste Zugänglichkeit
  • Geringe Aufstellfläche
  • Fräsen und Drehen in einer Aufspannung
  • Trigonalfräskopf bei der RX 14/18
  • Palettenwechsler

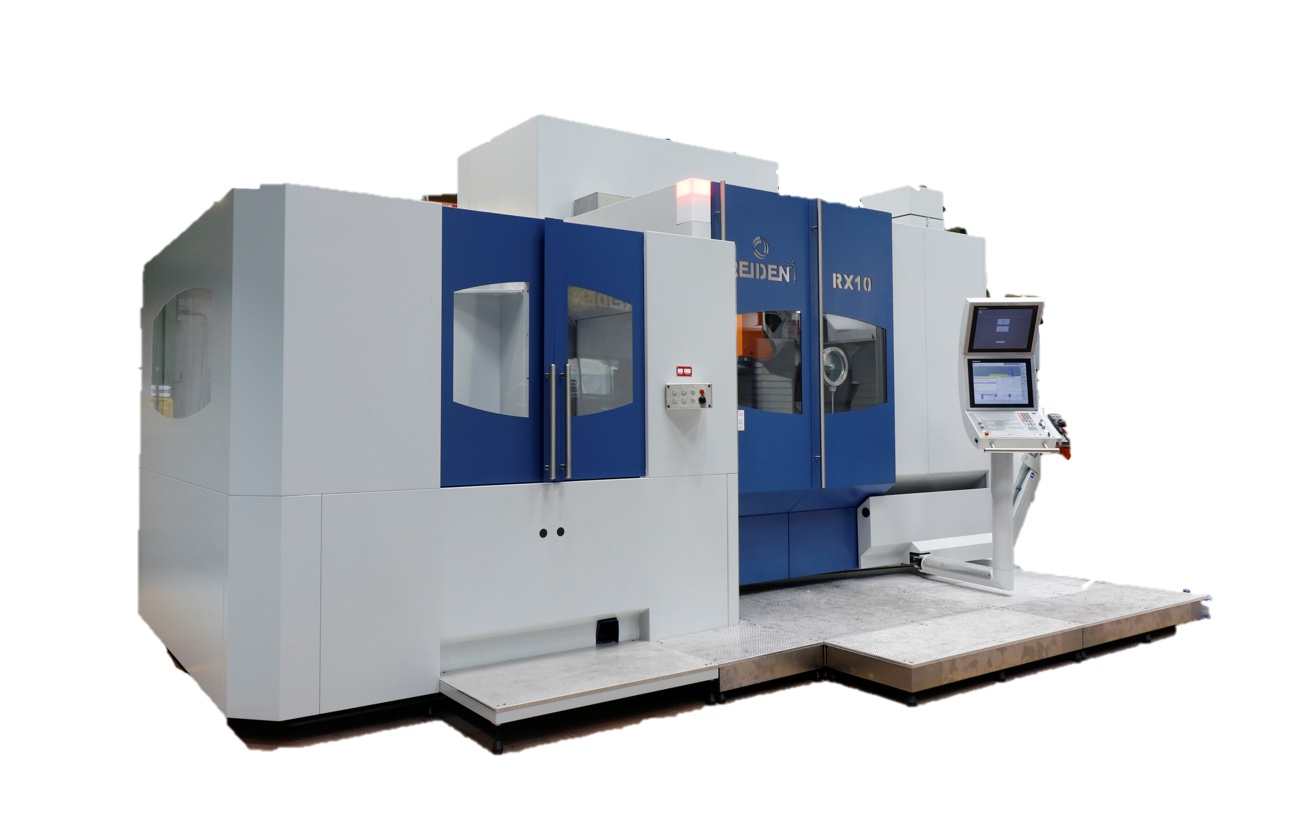

Die neue RX 10 mit noch besserer Ausstattung!

RX 10

5-Achs Bearbeitungszentrum

Highlights:

  • DDT Double Drive Technology
  • Stabiler Aufbau mit Mineralguss und Portalbauweise
  • Beste Zugänglichkeit
  • Geringe Aufstellfläche
  • Fräsen und Drehen in einer Aufspannung
  • Trigonalfräskopf bei der RX 14/18
  • Palettenwechsler


Technische Daten
Steuerung: Heidenhain TNC 640 / Siemens 840 D sl
Arbeitsweg in mm X-Achse 1.000
  Y-Achse 1.100
  Z-Achse 810
Störkreis in mm   bis 1.350 mm
Spindel U/min HSK 63; SK 40 / HSK 100 bis 18.000 / 7.300
Drehmoment in Nm   135 / 291
WZW Regal bis 273 Plätze



RX 12

5-Achs Bearbeitungszentrum


Technische Daten
Steuerung: Heidenhain TNC 640 / Siemens 840 D sl
Arbeitsweg in mm X-Achse 1.300
  Y-Achse 1.450
  Z-Achse 1.000
Störkreis in mm   bis 1.600 mm
Spindel U/min HSK 63/100; SK 40/50 bis 18.000
Drehmoment in Nm   bis 452
WZW Regal bis 360 Plätze



RX 14/18

5-Achs Bearbeitungszentrum


Technische Daten   RX 14 RX 18
Steuerung: Heidenhain TNC 640 / Siemens 840 D sl
Arbeitsweg in mm X-Achse 1.800 2.200
  Y-Achse 1.800 2.200
  Z-Achse 1.210 1.610
Störkreis in mm   bis 2.200 mm bis 2.600 mm
Spindel U/min HSK 63/100; SK 40/50 bis 20.000
Drehmoment in Nm   bis 1.202
WZW Regal bis 204 Plätze bis 400 Plätze
