GROB

NEU ab März 2021

4-Achs-Universal-Bearbeitungszentren

Das neue 4-Achs BAZ mit integriertem PW modular zusammengestellt –für jeden Bedarf die richtige Maschine.


Technische Daten G440 G640 G840
Arbeitsweg in mm: 800 1.050 1.400
X-Achse 800 800 (1.000) 1.200 (1.400)
Y-Achse 800 1.050 1.400
Störkreis in mm: 800 (1.050) 1.050 (1.300) 1.400 (1.600)
Palettengröße 500x500 / 500x630 630x630 / 630x800 800x800 / 800x1.000
Spindel U/min HSK 63 bis 30.000 HSK 63 bis 30.000
  HSK 100 bis 15.000 HSK 100 bis 15.000 HSK 100 bis 15.000
  SK-Aufnahme Optional SK-Aufnahme Optional SK-Aufnahme Optional
Spindel Drehmoment bis 345 Nm bis 1.666 Nm bis 2.400 Nm
Werkzeugmagazin bis 240 + X auf Anfrage bis 240 + X auf Anfrage bis 145 + X auf Anfrage
Steuerung Siemens/Fanuc Siemens/Fanuc Siemens/Fanuc

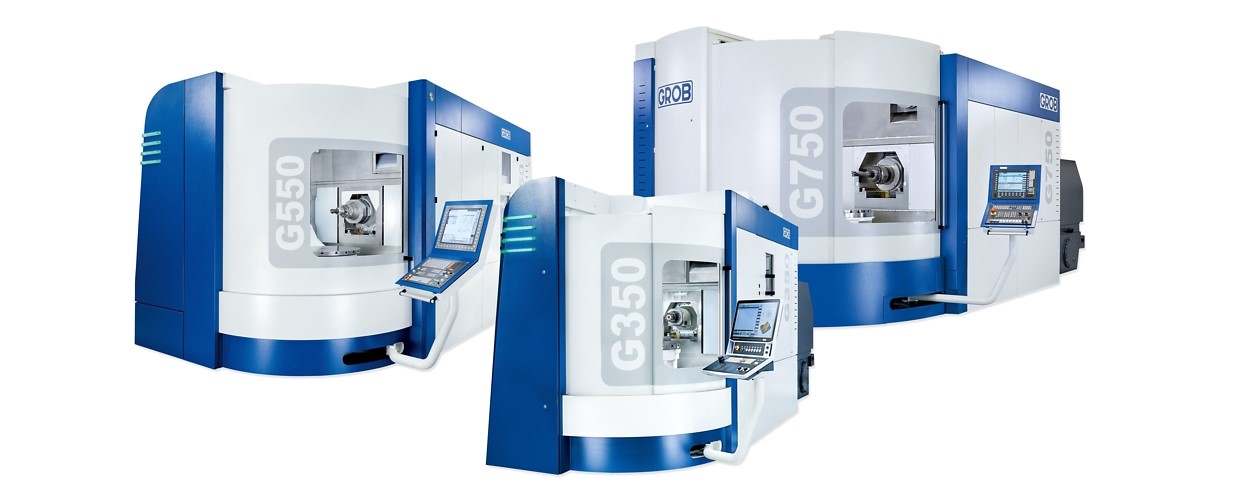

G-Serie G150 / G350 / G550 / G750

5-Achs-Universal-Bearbeitungszentren


NEU: GROB G150

Die GROB G150 reiht sich als kleinste Universalmaschine in das einzigartige G-Modul-Konzept von GROB ein.


Einzigartiges Maschinenkonzept

  • HORIZONTALE SPINDELLAGE: Ermöglicht den größtmöglichen Z-Verfahrweg und einen optimalen Spänefall.
  • MAXIMALE STABILITÄT: Die einzigartige Anordnung der drei Linearachsen ergibt einen geringen Abstand der Führungen vom Arbeitspunkt (TCP) und eine besonders hohe Steifigkeit der Maschine.
  • "TUNNEL"-KONZEPT: Schafft die Voraussetzung – auch bei längstem Werkzeug – das größtmögliche Bauteil innerhalb des Arbeitsraums kollisionsfrei schwenken und bearbeiten zu können.

Technische Daten   G150 G350 G550 G750
Steuerung: Heidenhain TNC 640 / Siemens 840D sl /FANUC 30i-B
Arbeitsweg in mm: X-Achse 450 600 800 1.000
  Y-Achse 670 855 1.020 1.100
  Z-Achse 665 750 970 1.170
Störkreis in mm:   580 720 900 1.280
Spindel U/min: HSK 40 42.000 - - -
  HSK 63   bis 30.000
  HSK 100 - - bis 10.000
Werkzeugmagazin: Scheibe + TM bis 144 bis 485 bis 505 bis 332



G-Serie G350 T / G550T / G750T

5-Achs-Universal-Fräs-Dreh-Bearbeitungszentren


Highlights

  • Idealer Spänefall bei Außen- und Innenbearbeitung
  • Einsatz längster Werkzeuge bei Maximalwerkstücken
  • Simultane Dreh- und Fräsbearbeitung
  • Schwenkbereich 225° bis Überkopfstellung
  • Drehbearbeitung bis 1.200 U/min

Technische Daten   G350T G550T G750T
Steuerung: Siemens 840D sl mit GROB⁴Pilot-Bedienpult
Arbeitsweg in mm: X-Achse 600 800 1.000
  Y-Achse 855 1.020 1.100
  Z-Achse 750 1.020 1.170
Störkreis in mm:   620 900 1.280
Spindel U/min: HSK 63 T / HSK 100 T 16.000 / 10.000
Werkzeugmagazin: Scheibe + TM bis 485 bis 505 bis 200






GROB G350 / G 550 Access


Technische Daten   G350a G550a
Arbeitsweg in mm: X-Achse 600 800
  Y-Achse 770 950
  Z-Achse 805 1.020
Störkreis in mm:   720 900
Spindel U/min: HSK 63 / HSK 100 9.000 - 18.000
Werkzeugmagazin: Scheibe 34 - 100 (abhängig von Spindel und Magazinvariante)
Steuerung: Siemens 840D sl / Heidenhain TNC 640



GROB G500F / G500FS / G520F / G600F


Technische Daten   G500F G500FS G520F G600F
Steuerung: Siemens 840D sl
Arbeitsweg in mm: X-Achse 1.550 1.450 750 1.500
  Y-Achse 875 990 840 1.265 (+320)
  Z-Achse 785 1.030 785 1.100
Störkreis in mm:   1.070 (1.550) 1.500 2 x 798 1.550
Spindel U/min: HSK 63 / HSK 100 10.000 - 18.000
Werkzeugmagazin: Scheibe 45 - 160 (abhängig von Spindel und Magazinvariante)



GROB G120 / G320 (PW) / G520 (PW) / G720


Technische Daten   G120 G320 G520 G720
Steuerung: Siemens (Standard) / Fanuc (Optional)
Arbeitsweg in mm: X-Achse 400 600 750 690
  Y-Achse 710 655 840 920
  Z-Achse 685 750 970 1.160
Störkreis in mm:   2 x 445 2 x 695 2 x 798 1.350
Spindelabstand in mm:   450 700 800 380 - 520
Spindel U/min: HSK 63 / HSK 100 6.000 - 18.000
Palettenwechselzeit: (Optional PW)   10 Sek 10 Sek
Werkzeugmagazin: Scheibe 30- 160 (abhängig von Spindel und Magazinvariante)



GROB PSS-R

Palettenrundspeichersystem

für bis zu 16 Paletten 400 x 400 mm bzw. 14 Paletten 630 x 630 mm im System mit GROB⁴Automation – Leitsoftware

Vorteile

  • Volle Zugänglichkeit zum Arbeitsraum
  • Adaption an Maschine ohne Palettenwechsler
  • Hohe Speicherdichte bei geringem Platzbedarf

  • YouTube Video



GROB PSS-L

Palettenlinearspeichersystem

Grundmodul für 1 Maschine mit 15 Paletten 630 x 630 mm und Rüstplatz, bis zu 4 Erweiterungsmodule mit je 18 Paletten 630 x 630 mm möglich, max. 5 Maschinen im System GROB G550 / G550T / G550a. GROB⁴Automation – Leitsoftware




G-Serie G1050

Großbearbeitungszentren


Highlights

  • Überdurchschnittlich großer Arbeitsraum
  • Exzellenter Spänefall (auch für Trockenbearbeitung geeignet)
  • Sehr gute Span-zu-Span-Zeit
  • Höchste Steifigkeitswerte
  • Werkzeuglänge bis 850 mm

Technische Daten G1050   4-Achs
Steuerung: Siemens 840D sl / Heidenhain TNC 640
Arbeitsweg in mm: X-Achse 1.600
  Y-Achse 1.200
  Z-Achse 1.300
  W-Achse -
Störkreis in mm:   1.600
Spindel U/min: HSK 63 / HSK 100 bis 30.000 / bis 10.000
Werkzeugmagazin: Scheibe + TM bis zu 594



GROB-NET⁴Industry

Die Applikation für globale Transparenz im gesamten Produktionsprozess

GROB⁴Line:
Per Smartphone die Maschine im Blick
GROB⁴Analyze:
Feedback der Maschine für den KVP
GROB⁴Connect:
Verbindung von realer Welt zum ERP-System
GROB⁴Pilot:
Multifunktionale und interaktive Maschinenbedienung
GROB⁴Interface:
Einfacher Weg zur Maschinenkommunikation
GROB⁴Care:
Das Service- und Instandhaltungsportal
GROB⁴Coach:
Programmieren, Simulieren und Trainieren
GROB⁴Simulate:
Komplexe Vorgänge und Teile einfach simulieren
GROB⁴Automation:
Intuitive Leitsoftware für unbemannten Betrieb
GROB⁴Portal:
Die sichere Cloud für die Industrie
GROB⁴Track:
Maschinenachsen immer im Blick
